【电子材料专题系列1】
在半导体、显示、先进封装与电子化学品领域，材料始终决定性能上限。无论是光刻胶、OLED发光材料、封装胶，还是高纯电子特气，随着制程逼近纳米乃至埃米级节点，热力学稳定性、光化学反应精度、流变特征和痕量杂质容忍度，都成为决定产品能否通过验证、进入供应链的关键。
但今天，很多电子材料企业仍沿用传统研发方式：依赖试错、依赖经验、依赖少数专家的直觉。这套模式在过去或许有效，但在客户验证周期更长、参数更复杂、竞争更激烈的当下，已经越来越难支撑高效创新。
电子材料研发，正在迎来一次底层范式转移。创腾科技推出的MaXFlow分子模拟与人工智能平台，以及配套的SDH科学数据基因组平台，正在推动研发从“实验驱动、经验驱动”走向“数据赋能、模型驱动、智能体协同”。这不仅是工具升级，更像是电子材料研发进入“GPT时代”的缩影。
一、电子材料研发，为什么越来越难？
从试错驱动到数据与智能体驱动，MaXFlow正在改写电子材料研发逻辑
电子材料和电子化学品的复杂性，决定了这个领域不适合粗放式创新。
以光刻胶为例，它本身就是树脂、PAG、溶剂、表面活性剂等构成的复杂多组分体系。分子间的排列与相互作用，直接影响曝光宽容度、分辨率和线边缘粗糙度。类似挑战同样存在于OLED材料、先进封装胶、抛光液、电镀液和电子特种气体中。
更难的是，电子材料不是实验室做出来就算成功。进入量产前，很多产品还要经历6到24个月客户验证，甚至数十个批次的交叉测试。微小的杂质波动、流变偏移或批次差异，都可能让前期投入归零。

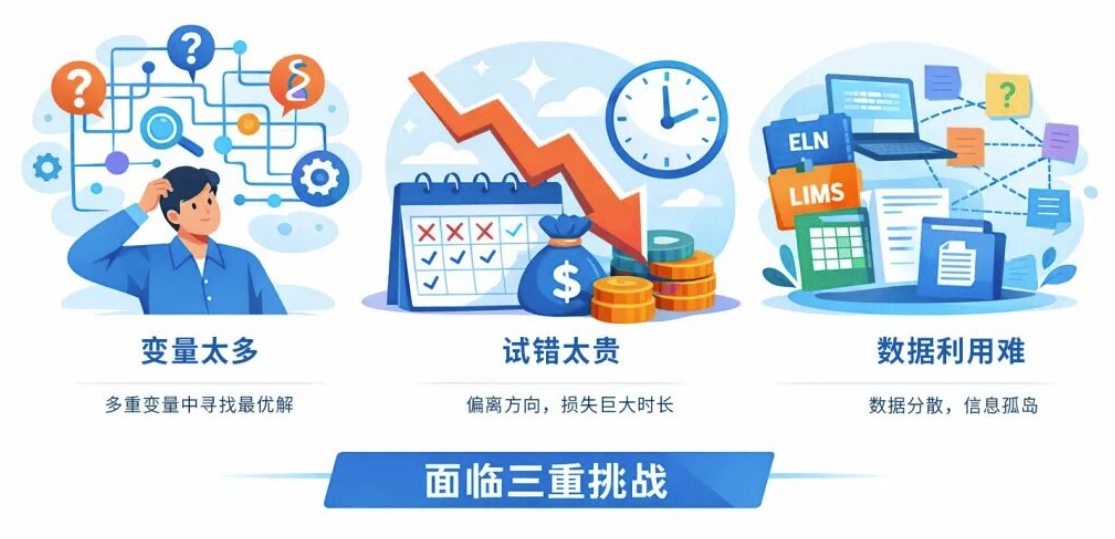

归根结底，这个行业正面临三重挑战：
一是变量太多。
很多问题不是判断对错，而是在几十甚至上百个变量中寻找最优解。
二是试错太贵。
一旦方向偏离，损失的往往不是几天，而是几个月甚至更久。
三是数据很多，但难以利用。
实验数据分散在ELN、LIMS、Excel、数据库甚至纸质记录中，形成严重孤岛，研发、分析、工艺和品控之间很难形成统一的数据语言。
所以，行业真正需要的，不只是更快做实验，而是把数据、模型、实验与工艺真正连成闭环。
二、MaXFlow的价值，不只是分子模拟，而是研发基础设施升级
从试错驱动到数据与智能体驱动，MaXFlow正在改写电子材料研发逻辑

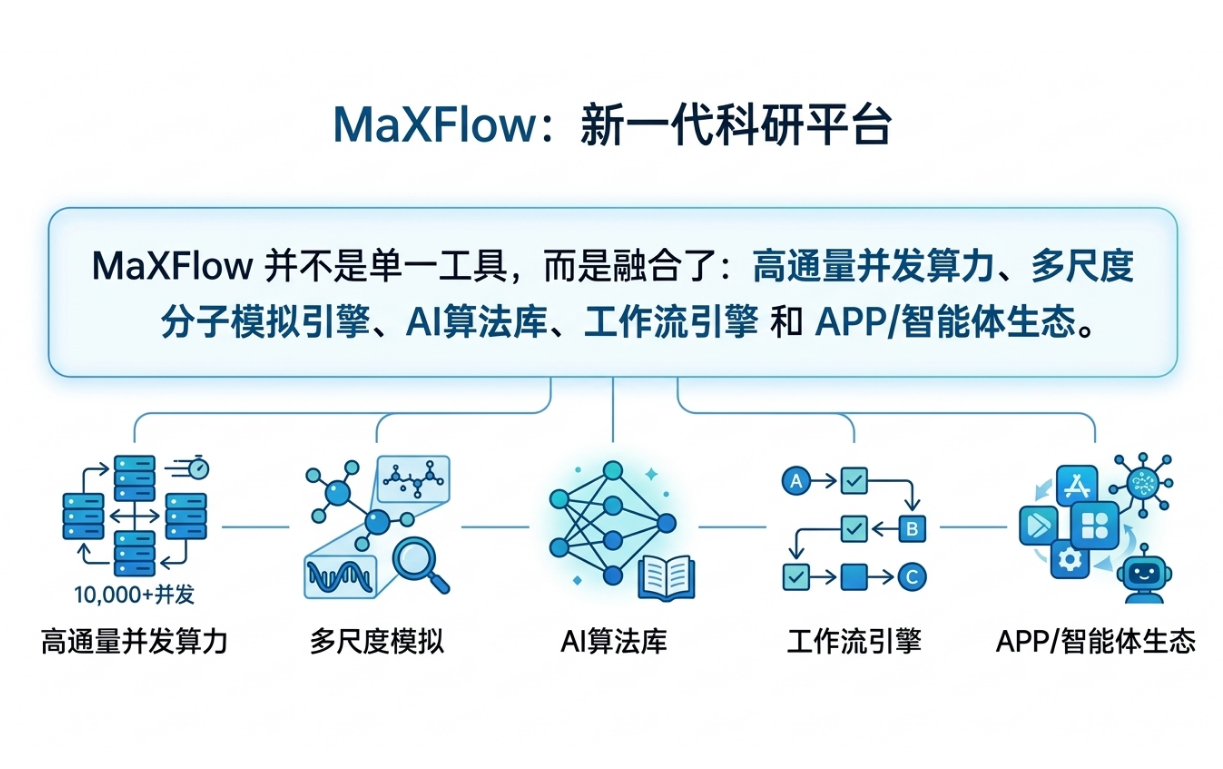

很多人提到分子模拟，仍把它理解为一套专业软件。但MaXFlow并不是单一工具，而是融合了高通量并发算力、多尺度分子模拟引擎、AI算法库、工作流引擎和APP/智能体生态的新一代科研平台。

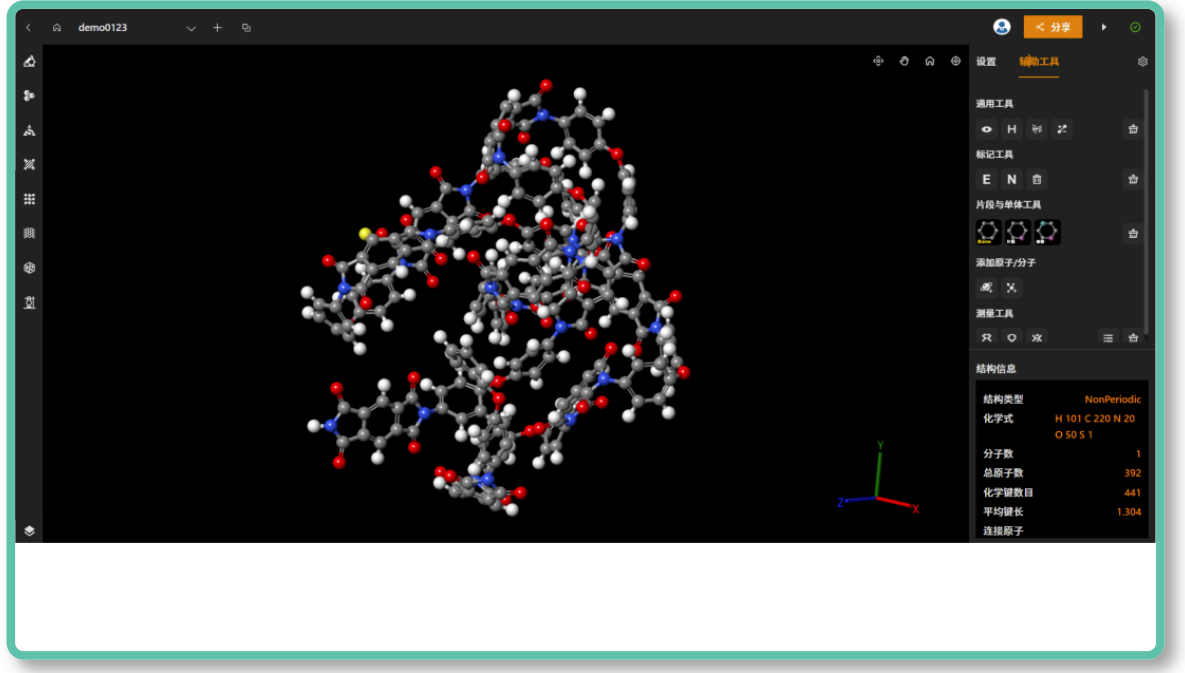

它首先解决的是“能不能用起来”的问题。过去很多材料计算工具部署复杂、门槛高、依赖本地集群和少数专业人员，企业往往“想用但用不起来”。MaXFlow采用B/S架构，研究人员通过浏览器即可完成结构构建、任务提交和进度监控，同时依托集群与网格技术支持大规模高并发计算，更适合海量候选结构筛选。
更重要的是，它覆盖多尺度问题。电子材料研发横跨电子结构、高分子链运动、交联行为、流变特性和宏观热性能，单一理论无法覆盖全场景。为此，MaXFlow集成了量子力学、分子动力学等多类引擎，可分别支撑能带结构与光化学机理分析、聚合物交联固化与Tg/CTE预测。
这意味着，MaXFlow不只是“模拟软件”，而更像电子材料研发的底层计算与建模基础设施。
三、真正让研发提速的，不只是算得更准，而是“智能体化”
从试错驱动到数据与智能体驱动，MaXFlow正在改写电子材料研发逻辑
高通量计算解决的是“算得动”，AI智能体解决的是“用得起来”。

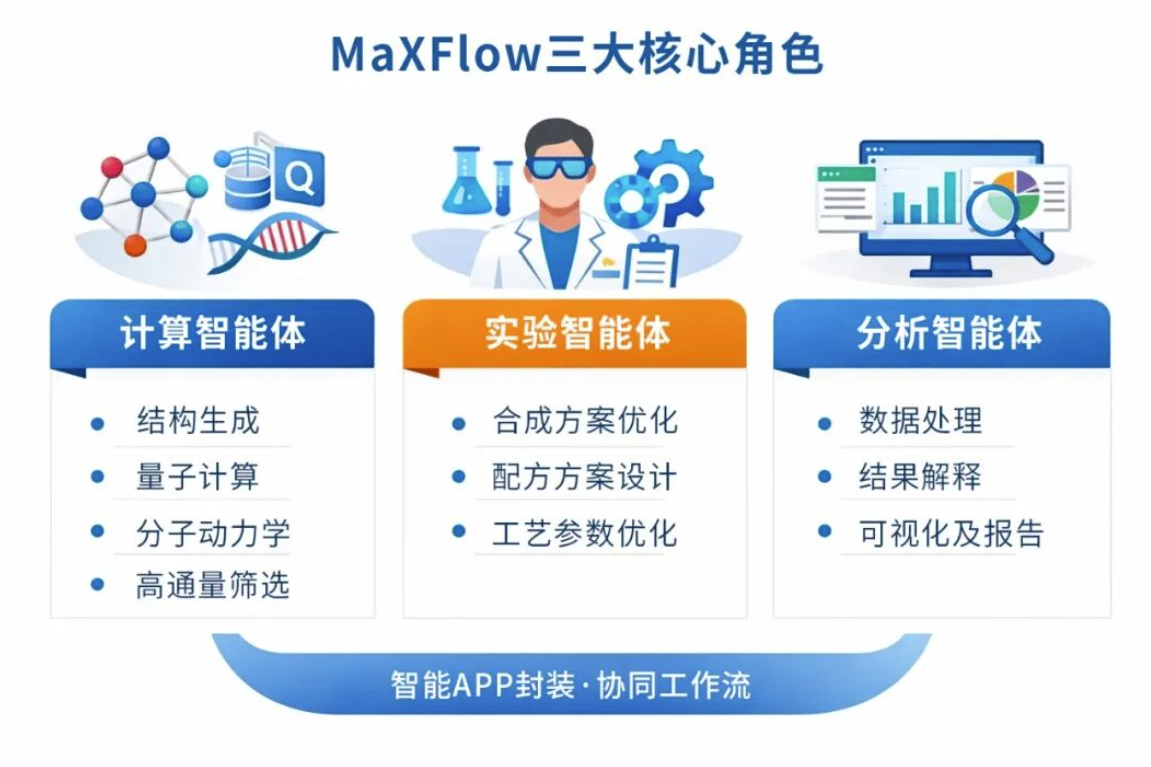

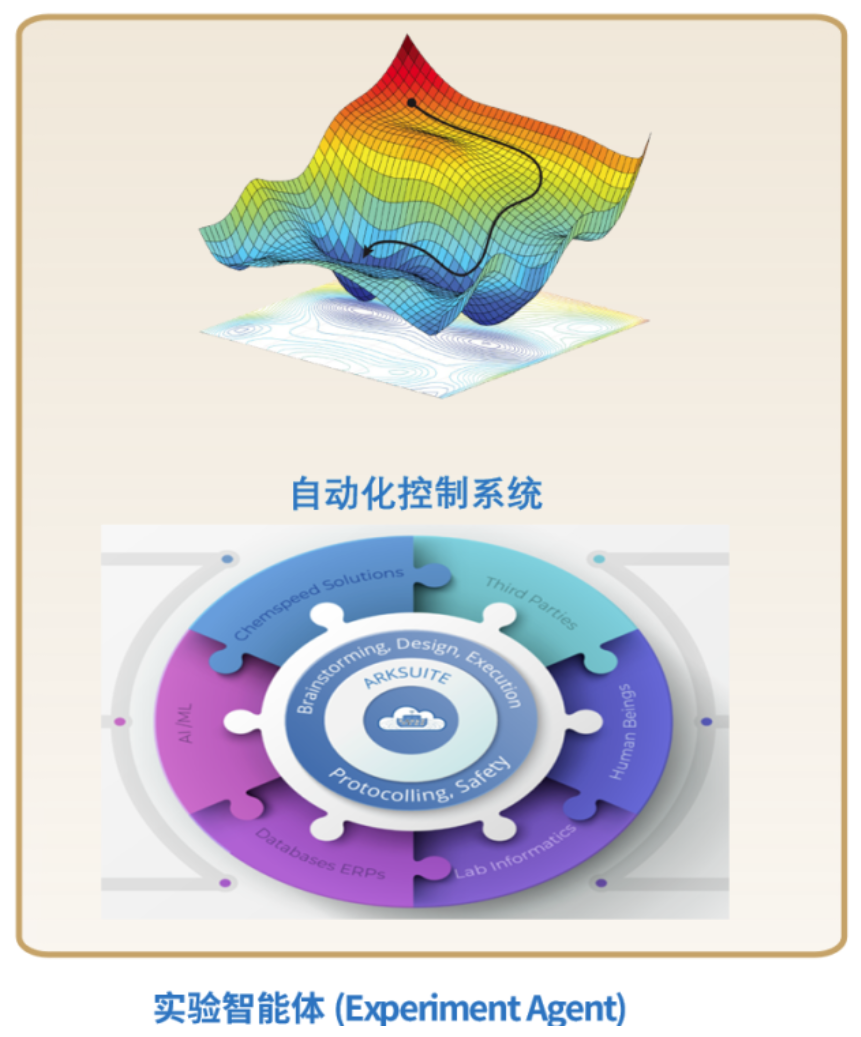

MaXFlow的一个重要特点，是把复杂模型、算法和工作流封装成可调用APP，并按智能体理念组织为三类核心角色：计算智能体、实验智能体、分析智能体。前者负责结构生成、量子计算、分子动力学和高通量筛选；实验智能体负责基于贝叶斯优算法进行合成方案、配方方案及关键工艺参数优化；分析智能体则承担数据处理、结果解释、可视化和报告生成。
这套机制的价值，在于把原本高度依赖专家的能力，沉淀成企业可复用、可共享的数字能力。许多企业的问题并非没有数据，而是既懂业务又懂算法的人太少。MaXFlow的智能体化设计，相当于把复杂方法封装到应用层，让一线研发人员也能低门槛调用高水平模型。
对电子材料企业来说，这一点尤其重要。因为真正拉开差距的，不只是有没有想法，而是能否把个人经验转化为组织能力。
四、SDH的意义，是把“数据孤岛”变成“数据资产”
从试错驱动到数据与智能体驱动，MaXFlow正在改写电子材料研发逻辑
没有高质量数据，再强的AI也难以发挥作用。这也是为什么除了MaXFlow，SDH同样关键。

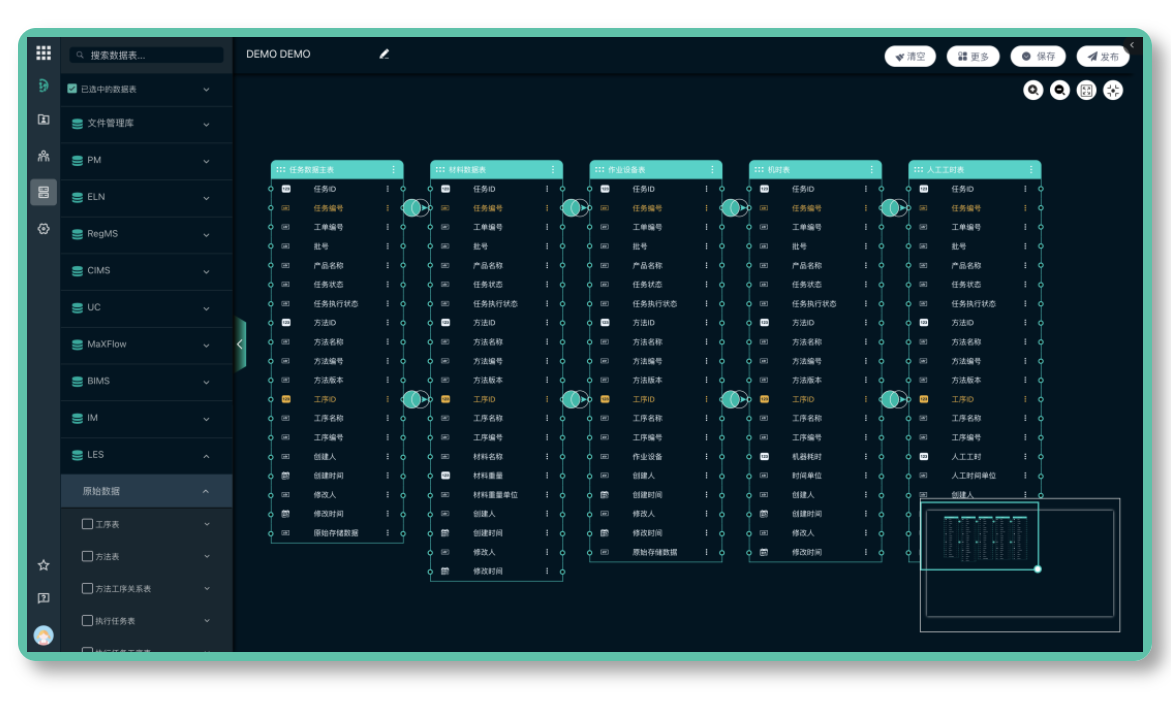

SDH并非传统意义上的数据仓库，而是一种面向科研场景的数据融合方法。它能够从关系型数据库、非关系型数据库、文本文件和科研业务系统中自动提取数据，完成ETL处理，并通过“实验ID”等机制，把分散在不同部门和系统中的数据拼接成完整生命周期视图。
在电子化学品研发中，这种能力非常关键。比如光刻胶研发，研究人员既要看上游光敏剂合成参数，也要看中游配方的流变数据，还要看下游晶圆厂返回的刻蚀结果。过去这些信息往往散落在多个Excel文件里，只能靠人工拼接；而SDH的作用，就是把这些断裂数据自动匹配、融合，形成可分析的数据主题库。

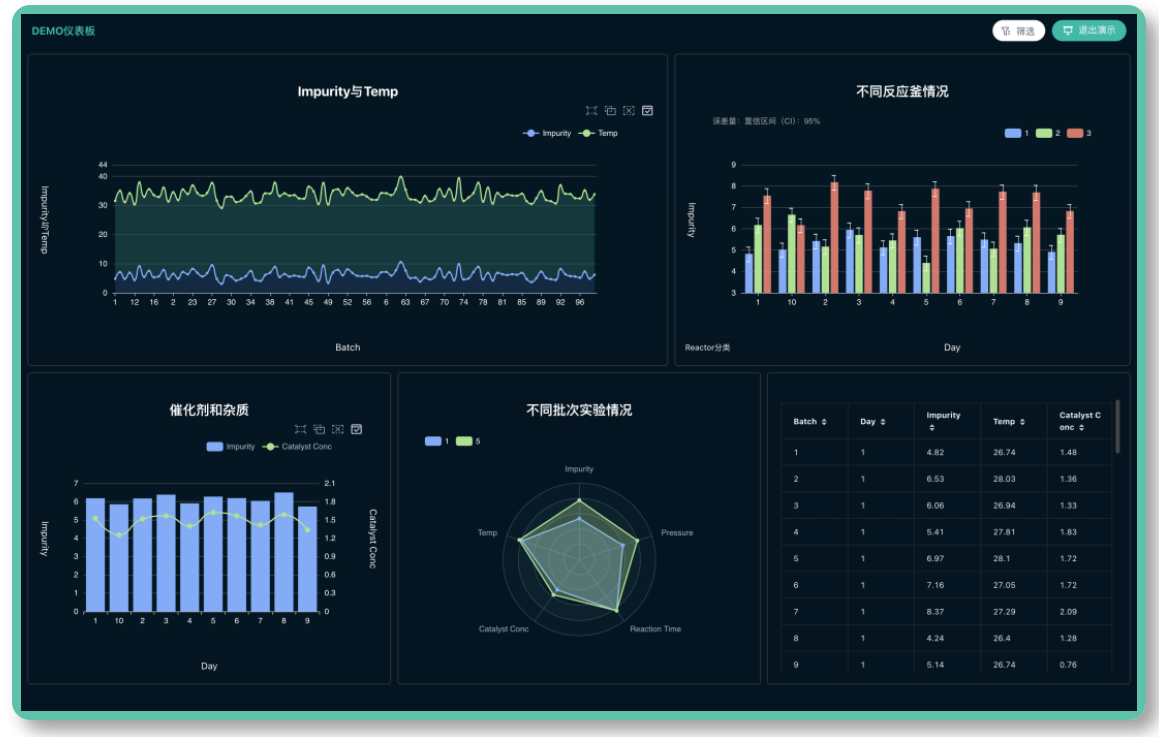

这看似是数据治理，实质上解决的是研发效率问题。数据一旦贯通，企业才可能更快找到关键因子、更早识别异常趋势、更系统沉淀材料知识，并更有把握支撑客户验证和量产放大。SDH还提供BI和数据看板能力，可对关键质量属性进行实时监控，帮助企业把经验判断变成数据驱动的过程管理。
五、在电子材料几个关键方向上，MaXFlow能做什么？
从试错驱动到数据与智能体驱动，MaXFlow正在改写电子材料研发逻辑

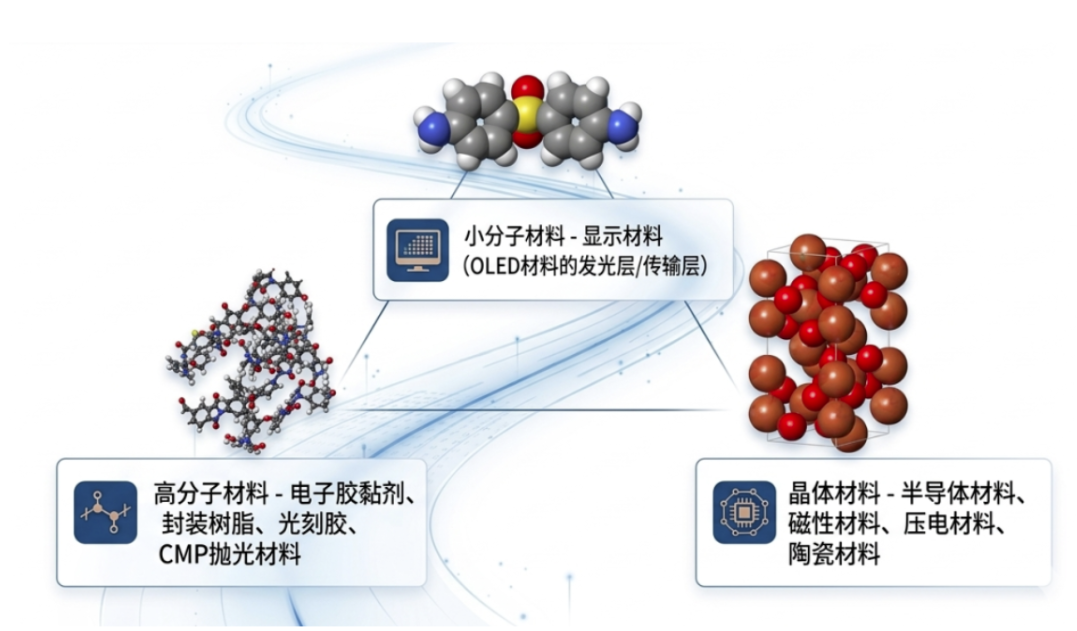

MaXFlow在电子材料领域的应用并不是概念式的，而是已经聚焦到几个关键方向。
在OLED与显示材料领域，平台可以通过能带结构和电子跃迁特性模拟，结合高通量虚拟筛选，加速寻找高发光效率、优异载流子传输性能的新型材料。
在高端光刻胶研发中，面对树脂、PAG、溶剂等多组分体系的高维寻优难题，MaXFlow能通过实验智能体和计算智能体处理海量工艺数据，识别影响分辨率和粗糙度的关键因子，并反向推导更优配方组合，缩短验证周期。
在先进电子封装材料场景下，平台可利用分子动力学预测底部填充胶、固晶材料等的Tg、CTE以及交联固化后的力学行为，减少传统盲测和反复打样。
这些场景有一个共同点：变量多、反馈慢、试错贵。MaXFlow的价值，就是把原本高度不确定的工作，逐步转化为可建模、可预测、可优化的过程。
六、真正具备“降维打击”能力的，是EDBO贝叶斯优化
从试错驱动到数据与智能体驱动，MaXFlow正在改写电子材料研发逻辑
在配方研发中，最常见的痛点就是：变量太多，实验永远做不完。无论是光刻胶还是电子封装胶，研发常常涉及大量连续或离散变量，传统单因素实验效率低，也容易忽略交互效应。
MaXFlow的方案，是将贝叶斯优化（EDBO）深度引入复杂配方设计。EDBO能够根据历史先验数据，智能构建代理模型并在参数空间中进行全局寻优，从而精准推荐下一轮最有可能带来性能突破的实验组合。这让实验从“做一个看一个”的盲目试错，转变为“带着方向去探索”的智能迭代。相较传统全因子实验，EDBO可显著减少实际物理实验量。
这不只是效率提升，更是研发逻辑的重构。因为当试错成本大幅降低，企业获得的就不仅是节省实验量，而是更快锁定最优解、更快推进客户验证和产品迭代的能力。
七、MaXFlow的更大价值，在于它不是孤立存在的
从试错驱动到数据与智能体驱动，MaXFlow正在改写电子材料研发逻辑

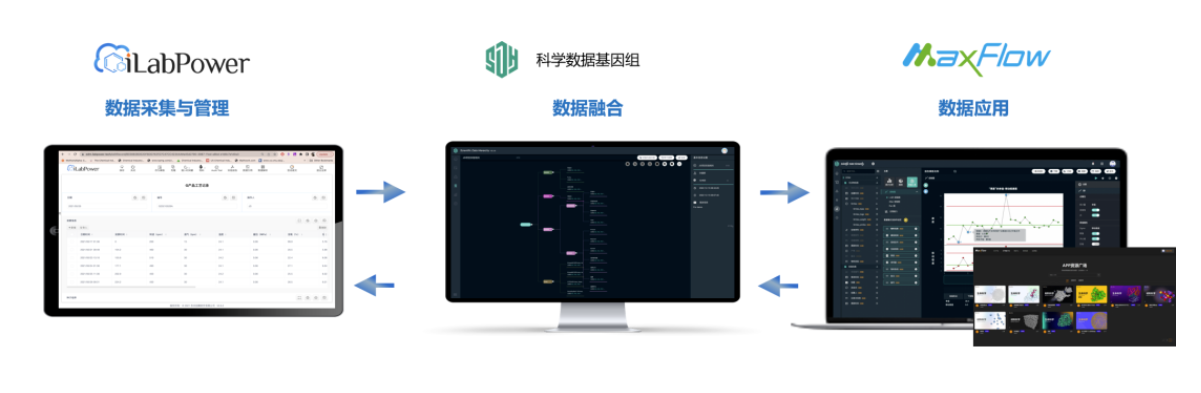

真正的企业级研发升级，从来不是买一套软件就结束，而是构建从底层执行到顶层建模的数字化闭环。MaXFlow并不是孤立存在，而是与SDH科学数据基因组、iLabPower ELN电子实验记录本、PM研发项目管理、CIMS试剂库存管理、Draw科研绘制以及flexi-MES/LES生产执行系统等共同构成完整生态。底层执行系统负责把实验与中试中的关键工艺参数完整、合规地记录下来；SDH负责将过程数据与最终质量属性对齐、清洗、融合；MaXFlow则在此基础上进行AI建模、模拟预测与决策优化。
这意味着企业建设的，不是一个单点工具，而是一条完整研发数据链：从试剂耗材，到实验记录；从中试与生产执行，到质量分析；从数据融合，到AI建模与智能决策。
对电子材料行业来说，这样的闭环意义尤其大。因为国产替代的核心难点，很多时候并不只是“做出产品”，而是如何证明产品稳定、批次一致、可持续优化、值得客户信任。数字化与智能化平台，正是在帮助企业把个人经验沉淀成组织资产，把“说得清”变成“证得明”。
结语：电子材料研发，正在迎来自己的“GPT时刻”
从试错驱动到数据与智能体驱动，MaXFlow正在改写电子材料研发逻辑
长期以来，材料计算主要解决“已知结构，预测性质”的问题。而现在，随着高通量计算、深度学习、图神经网络、虚拟库构建和生成式设计能力的发展，材料研发正迈向更具想象力的新阶段：从性质预测走向生成式材料设计。
这意味着，未来企业不只是更快验证已有材料，而是有机会在数字空间中直接反向生成符合目标参数的新型分子骨架、聚合物拓扑结构和配方体系。对电子材料行业来说，这不是遥远的设想，而是已经开始发生的现实。MaXFlow与SDH所代表的，正是这一轮研发范式转移中的关键基础设施。
当下游客户对性能、稳定性和验证效率提出越来越苛刻的要求时，真正能拉开差距的，未必只是实验做得更快，而是企业是否具备把数据、模型、工艺和知识真正联成闭环的能力。
这也许正是电子材料研发的下一个竞争分水岭。
后续我们将围绕MaXFlow在光刻胶、OLED材料、先进封装材料、电子特种气体等细分领域的深度应用，陆续推出系列文章，进一步探讨分子模拟、AI与数据融合如何真正走进电子材料研发一线，欢迎持续关注。
